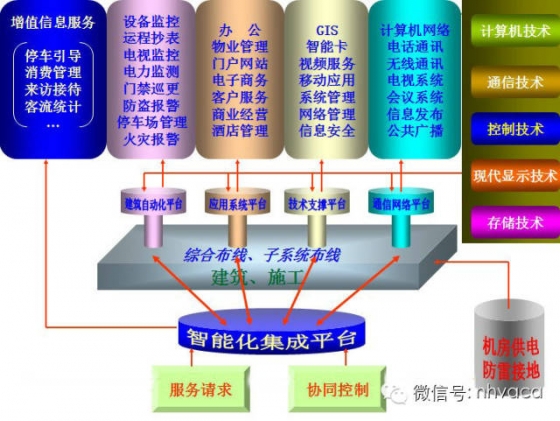

1、建筑机电系统建筑智能化系统 intelligent building，简称为IB，最早起源于美国。 建筑智能化系统建筑智能化系统 简单概述就是使用计算机、信息通信等方面的最先进技术， 使建筑物内的电力、空调、照明、防灾、防盗、运输设备等 协调工作。智能建筑就是将楼宇自动化、通信自动化、办公 自动化、安全保卫自动化和消防自动化5种功能结合起来的建 筑物。 第 3 页 建筑智能化的组成建筑智能化的组成 通信自动化系统通信自动化系统 综合布线系统综合布线系统就是以模块化的组合方式，把语音、数据、图像和控制就是以模块化的组合方式，把语音、数据、图像和控制 信号系统用统一的传输媒介进行综合，经过统一的规
2、划设计，综合在一套信号系统用统一的传输媒介进行综合，经过统一的规划设计，综合在一套 标准的布线系统中，将现代建筑的数据、语音、视频三大子系统有机地连标准的布线系统中，将现代建筑的数据、语音、视频三大子系统有机地连 接起来，为现代建筑的系统集成提供物理介质。接起来，为现代建筑的系统集成提供物理介质。 综合布线系统综合布线系统主要分为三大部分：数据、语音和视频布线，即电脑、主要分为三大部分：数据、语音和视频布线，即电脑、 电话和图像。电话和图像。 CACA通信自动化通信自动化综合布线系统综合布线系统 综合布线系统综合布线系统主要分为五个子系统主要分为五个子系统: : l 设备间子系统设备间子系统
3、l 垂直子系统垂直子系统 l 管理子系统管理子系统 l 水平子系统水平子系统 l 工作区子系统工作区子系统 通信线缆由室外引至通信线缆由室外引至设备间子系统设备间子系统，经，经 配线柜、交换机分配后沿配线柜、交换机分配后沿垂直子系统垂直子系统引引 到各楼层的到各楼层的管理子系统管理子系统，经分配后沿水，经分配后沿水 平子系统引至平子系统引至工作区子系统工作区子系统即终端。即终端。 CACA通信自动化通信自动化综合布线系统的拓扑结构综合布线系统的拓扑结构 综合布线系统常用线缆有：综合布线、双绞线、同轴电缆、同轴电缆 3、光纤、光纤 双绞线双绞线一般有两种分类方法一
4、般有两种分类方法: 根据根据结构结构的不同可以分为的不同可以分为:非屏蔽双绞线和屏蔽双绞线非屏蔽双绞线和屏蔽双绞线 根据根据性能性能的不同可以分为的不同可以分为:3类类,4类类,5类、类、6类等不同类型类等不同类型 同轴电缆同轴电缆一般分为：阻抗一般分为：阻抗75欧姆，用于模拟传输，称为宽带欧姆，用于模拟传输，称为宽带 电缆电缆 。 50欧姆，用于传输数字信号，称为基带电缆。欧姆，用于传输数字信号，称为基带电缆。 光纤网线光纤网线可被分为单模、多模两类。可被分为单模、多模两类。 单模光纤比多模光纤传输距离长，传输数据量大。单模光纤比多模光纤传输距离长，传输数据量大。 CACA通信自动化通信自动
5、化综合布线系统综合布线系统 BNC连接头连接头 同轴电缆同轴电缆 光纤光纤SC连接头连接头 RJ15连接头连接头 光纤光纤 双绞线双绞线 CACA通信自动化通信自动化综合布线系统图综合布线系统图 设备间子系统、管理子系统的图片设备间子系统、管理子系统的图片 网络交换机网络交换机 配线架配线架 光纤收发器光纤收发器 CACA通信自动化通信自动化卫星及有线电视系统卫星及有线电视系统 卫星电视和有线电视结合的方案图卫星电视和有线电视结合的方案图 CACA通信自动化通信自动化卫星及有线电视系统卫星及有线电视系统 住宅有线电视配线系统住宅有线电视配线系统 有线电视系统是通过有线电视系统是通过分配网络分配
6、网络， 给系统的每一个用户终端提供给系统的每一个用户终端提供 一个适当的电视信号的系统。一个适当的电视信号的系统。 分配网络分配网络由分支器、分配器、由分支器、分配器、 用户放大器和射频电缆组成。用户放大器和射频电缆组成。 干线 支线 S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 75：阻抗75欧姆 5：线MM 放大器放大器 分支器分支器 CCTVCCTV系统的组成：系统的组成： 概括的说，由概括的说，由前端前端，传输传输，终端终端组成。组成。 1 1、前端：用于获取被监控区域的图像、前端：用于获取被
7、监控区域的图像 。 一般由摄像机、镜头、云台和防尘罩等一般由摄像机、镜头、云台和防尘罩等 组成。组成。 2 2、传输部分：、传输部分： 作用是将摄像机输出的作用是将摄像机输出的 视频信号馈送到中心机房或其他监视点。视频信号馈送到中心机房或其他监视点。 一般由馈线、一般由馈线、视频放大器视频放大器等组成。等组成。 3 3、终、终 端：用于显示和记录、视频处理、端：用于显示和记录、视频处理、 输出控制信号、接受前端传来的信号。输出控制信号、接受前端传来的信号。 一般包括电视墙、控制键盘、硬盘录像一般包括电视墙、控制键盘、硬盘录像 机等。机等。 如果传输距离较远，干线一般采用单模如果传输距离较远，干
8、线一般采用单模 光纤光纤 支线一般采用射频线支线一般采用射频线 SASA安保自动化安保自动化闭路电视监控系统闭路电视监控系统 SASA安保自动化安保自动化周界报警系统周界报警系统 红外对射系统红外对射系统 红外对射入侵探测器 由主动红外发射机和被 动红外接收机组成，当 发射机与接收机之间的 红外光束被遮断，会将 位置的报警信号传送给 监控中心的报警主机。 电子围栏系统电子围栏系统 SASA安保自动化安保自动化周界报警系统周界报警系统 电子围栏是目前最先进的周界 防盗报警系统，它由
9、电子围栏主 机和前端探测围栏组成。电子围 栏主机是产生和接收高压脉冲信 号，并在前端探测围栏处于触网 、短路、断路状态时能产生报警 信号，并把入侵信号发送到报警 中心。并可以与监控系统联动。 电子围栏的高压脉冲，电压为 5000V8000v，但脉冲电流峰值仅 为300毫安，持续时间只有1.5毫 秒，非常短，仅有威慑作用，不 会对人造成伤害 一卡通系统一卡通系统 SA SA安保自动化安保自动化门禁对讲系统门禁对讲系统 一卡通系统一卡通系统就是通过软件系就是通过软件系 统和网络平台将门禁系统、停车统和网络平台将门禁系统、停车 场系统、巡更系统、消费系统、场系统、巡更系统、消费系统、 考勤系统等等进
10、行统一管理。考勤系统等等进行统一管理。 可以实现可以实现“一卡在手畅通无阻一卡在手畅通无阻” 的功能：即持卡人使用一张卡片的功能：即持卡人使用一张卡片 可以在整个系统的各个领域畅通可以在整个系统的各个领域畅通 无阻，各种终端设备都可以识别无阻，各种终端设备都可以识别 这张卡片，从而方便了持卡人。这张卡片，从而方便了持卡人。 门禁对讲系统图门禁对讲系统图 SA SA安保自动化安保自动化门禁对讲系统门禁对讲系统 门禁对讲系统的主要组成部分： 管理主机：可与小区内任一单元门口机、室内机实 现呼叫对讲，并可监看单元门口及区口情况。 小区门口机：小区门口与管理中心的可视对讲， 小区门口与住户对讲。 住户
11、室内机:监看访客情况，打开单元门。 联网控制器：实现各单元门口机与管理主机的联 网。 家居报警设备：红外幕帘、门窗磁、煤气探测器、 紧急按钮。 门窗磁：门磁是用来探测门窗是否被非法打开。它 由无线发射器和磁铁组成，当门窗被非法打开，门 与门框必将产生移位，门磁与磁体也同时产生位移， 信号即刻发射给主机，主机鸣响报警，并将信号传 送过管理中心。 政府内网政府内网 各各 楼楼 层层 交交 换换 机机 核心交换机（主）核心交换机（主） 核心交换机（备）核心交换机（备） 防火墙（主）防火墙（主） 防火墙（备）防火墙（备） 内网路由器内网路由器 外网路由器外网路由器 磁盘阵列磁盘阵列 防入侵检测防入侵检
12、测 防入侵检测防入侵检测 服务器群服务器群 防火墙防火墙 流量监控中心流量监控中心 核心区块核心区块 内网扩展区间内网扩展区间 ISP Email Server WEB Server Server OAOA办公自动化系统办公自动化系统 企业内网企业内网 办公自动化系统办公自动化系统就是计算机网络、数据库和软件组成的平台，通过局域 网和广域网可以实现本地数据库、互联网、企业内网的资源共享。 BA楼宇自动化系统楼宇自动化系统 BABA楼宇设备自控系统的组成部分楼宇设备自控系统的组成部分 楼宇设备自控系统楼宇设备自控系统主要是对建筑物主要是对建筑物照明系统照明系统、给排水系统给排水系统的设备、变的设
13、备、变 配电设备、应急发电机、配电设备、应急发电机、UPSUPS、EPSEPS等设备、等设备、空调系统空调系统的热源设备、空调的热源设备、空调 设备、通风设备等运行工况的监视、测量与控制以及对电梯、自动扶梯设备、通风设备等运行工况的监视、测量与控制以及对电梯、自动扶梯 设备运行工况的监视。设备运行工况的监视。 BABA系统的功能：系统的功能： 节约能源消耗 节约管理成本 保证系统稳定运行 延长设备使用寿命 增加建筑的舒适度 BABA楼宇自控系统的组成楼宇自控系统的组成 BA系统的原理：系统的原理： BA系统是以中央控制 系统的设备和软件为平 台，通过以太网和 TCP/IP协议，与分布 于监控现
14、场的直接数字 控制器(即DDC模块)进 行连接，实现对楼宇各 系统的机电设备集中监 控和管理。 智能照明控制系统的功能智能照明控制系统的功能 l 节能节能 采取时间控制、调光控制、移动感应控制、光线感应 控制、场景控制、集中控制等控制方式，做到实时控制， 最大限度地节能，合理良好的智能照明控制系统节能可达 50%左右。 l 舒适性舒适性 采取照度感应，场景等控制方式，可按不同场所设定 照度，使照度控制在舒适的范围内，达到最佳的照明效果。 l 满足建筑经济性运行要求满足建筑经济性运行要求 自动化提供了实现节能运行与管理的必要条件，同时可 以大量减少管理与维护人员，降低管理费用，提高劳动效 率。
15、l 创造人性化的照明自动控制方式创造人性化的照明自动控制方式 能满足多种用户对不同环境功能的要求，允许用户迅 速而方便地改变建筑物的使用功能或重新规划建筑平面。 局域网组网方式的局域网组网方式的 智能照明控制系统图智能照明控制系统图 通过网线将安装在各通过网线将安装在各 楼层照明配电箱内的楼层照明配电箱内的 开关控制模块连接起开关控制模块连接起 来，由中央控制系统来，由中央控制系统 通过控制开关模块来，通过控制开关模块来， 实现对各照明配电回实现对各照明配电回 路的集中控制。路的集中控制。 电梯厅的控制方式：电梯厅的控制方式： n采用集中控制，定时控制，人体 感应控制，光线感应控制等控制 方式
16、 n上班时间段整个公共过道的照明 保持开启状态，营造一个明亮、 高效的办公环境，此时人体探测 器不起作用 n下班时间段根据人员活动及外界 照度开关照明 公共走道的控制方式：公共走道的控制方式： n采用集中控制，定时控制，人体 感应控制，光线感应控制等控制 方式 n上班时间段整个公共过道的照明 保持开启状态，营造一个明亮、 高效的办公环境，此时人体探测 器不起作用 n下班时间段根据人员活动及外界 照度开关照明 卫生间的控制方式：卫生间的控制方式： （1）普通开关与智能灯控相结合的 控制方式 n采用定时控制方式，上班时间段通 过普通翘板开关开启照明及排气扇 n夜间通过智能照明中控系统断开回 路电源
17、 （2）智能照明人体感应控制方式 n所有卫生间内照明、排气扇由人体 感应器自动控制 n有人进入时自动开灯、开排气扇； 无人使用时延时20分钟自动关闭灯 光和关闭排气扇 公共区域照明公共区域照明 配电箱系统图配电箱系统图 控制网线引至控制网线引至BA控制室控制室 通过控制室远程控制通过控制室远程控制 开关模块来开启或关开关模块来开启或关 闭照明回路。闭照明回路。 公共区域应急照公共区域应急照 明配电箱系统图明配电箱系统图 火灾时，通过控火灾时，通过控 制开关模块来接制开关模块来接 通接触器，实现通接触器，实现 强制接通应急照强制接通应急照 明回路。明回路。 车库环境控制车库环境控制 n对车库中照
18、明进行控制； 对风机进行控制并显示风机状态； 显示潜水泵运行状态及集水坑水位 n集中定时控制：根据不同时间段车流 量的变化对灯光及风机进行控制 n车库管理员通过现场智能面板进行分 区控制 n与监控系统联动，在发生安防报警时 开启相应区域灯光 开敞式办公区域开敞式办公区域 n办公室各个区域通过主动式探测 器进行感应，控制灯光及风机盘 管的电源，实现有人时自动开灯 开空调，无人时，自动延时关灯 、关空调的功能。 n办公室两个入口处分别安装智能 面板，也可以随时对办公区域的 灯光进行手动控制。 n通过定时器，系统可以对空调及 照明进行定时控制。例如：每天 上班之前，预先打开空调等。 n空调的调温及风
19、速调节通过普通 温控面板实现。 n办公区域的主动式感应器同时可 以根据环境的照度自动调整所控 区域的开灯数量。在照度足够时 ，关闭靠窗的一路照明。 开敞式办公区域控制示意图开敞式办公区域控制示意图 开关控制器开关控制器 ( (安装在楼层配电箱、照明箱中）安装在楼层配电箱、照明箱中） 百叶窗驱动器 通用调光驱动器 开关驱动器,4路 开关驱动器,8路 开关驱动器开关驱动器也就是开也就是开 关控制模块关控制模块 n可对多路负载进行开闭控 制，也可以对电热、泵、 阀等进行控制。 定时器控制定时器控制 n可根据一年365天或每天的 需求进行开关控制设定 n可方便地进行手动设定和 修改 n定时程序的设置保
20、存于定 时器内部存储器内，可靠 性高 ，断电后也不会丢失 光线感应控制光线感应控制 n根据外界照度的变化对灯光进 行控制。 n可设置三个信号命令触发的光 线临界值。 n可用于泛光照明，公共区域照 明的控制，可根据外界光线变 化依次开关全部灯具，1/2灯具 ，1/3灯具等。 人体探测器控制人体探测器控制 n内置照度检测动能。 n可根据人员活动对照明进行控制 n可设置感应区域范围和感应灵敏 度。 n主要应用于电梯厅、公共过道区 域的照明控制。 一、给水系统一、给水系统 BA系统对高位水箱给水系统的控制方式：系统对高位水箱给水系统的控制方式： 1 1）水泵节能控制：）水泵节能控制：用液位传感器检测水
21、箱水位，由控制器控制水泵的运行，从而达到稳定 供水水量的目的。 2 2）系统应急控制：）系统应急控制：在多台水泵组成的系统中，多台水泵互为备用。当一台水泵损坏时，备 用水泵能投入使用，以保证系统正常运行。 3 3）设备的远程控制：）设备的远程控制：控制中心能实现对现场设备的远程开/关控制。 BABA楼宇自控系统楼宇自控系统给排水控制系统给排水控制系统 水泵配电控制原理 水泵 控制中心 一、给水系统一、给水系统 BABA系统对水泵直接给水系统的控制方式：系统对水泵直接给水系统的控制方式： 1 1）水泵节能控制：）水泵节能控制：用水管式压力传感器检测水泵出口管网的压力，与给定值比较，由控制 器控制
22、变频器输出调节水泵转速，从而达到稳定供水压力的目的。 2 2）系统应急控制：）系统应急控制：在多台水泵组成的系统中，多台水泵互为备用。当一台水泵损坏时，备 用水泵能投入使用，以保证系统正常运行。 BABA楼宇自控系统楼宇自控系统给排水控制系统给排水控制系统 一、给水系统一、给水系统 1 1）水泵节能控制）水泵节能控制 用液位传感器检测污水坑水位，由控制器控制排污泵的运行，从而达到排污的目的。 2 2）系统应急控制）系统应急控制 在多台水泵组成的系统中，多台水泵互为备用。当一台水泵损坏时，备用水泵能投入使用， 以保证系统正常运行 BABA楼宇自控系统楼宇自控系统排水控制系统排水控制系统 BABA
23、系统对排水系统的控制方式：系统对排水系统的控制方式： 即通过控制网络和软件对高压侧、变压器、即通过控制网络和软件对高压侧、变压器、 低压侧及发电机状态进行监控低压侧及发电机状态进行监控 各自动开关、断路器状 态监测; 三相电压、电流检测; 有功、无功功率及功率 因数检测; 电网频率、谐波检测; 变压器温度检测及故障 状态报警 ; 用电量(kWh)检测等。 供配电系统监测内容供配电系统监测内容: : BABA楼宇自控系统楼宇自控系统供配电控制供配电控制 一、给水系统一、给水系统 即通过控制网络和软件对换热器、循环泵、补水泵、补水即通过控制网络和软件对换热器、循环泵、补水泵、补水 箱等设备的状态进行监控箱等设备的状态进行监控 BABA楼宇自控系统楼宇自控系统采暖系统控制采暖系统控制
